آزمون سختی‌سنجی لاستیک
RUBBER HARDNESS TEST
اندازه‌گیری دقیق سختی قطعات لاستیکی در مقیاس Shore A و Shore D با تجهیزات کالیبره و گزارش استاندارد.
شرح کامل آزمون

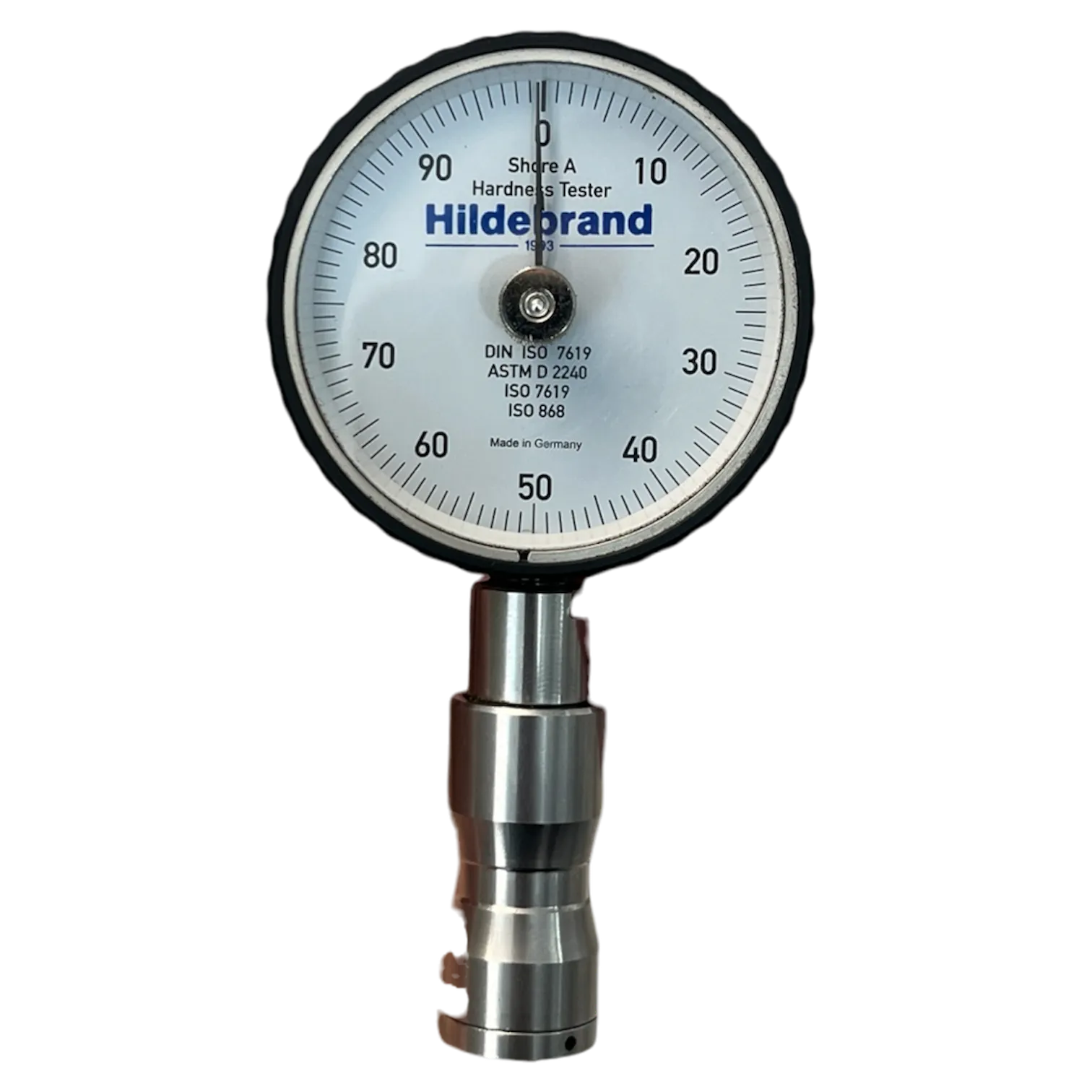

آزمون سختی‌سنجی یکی از رایج‌ترین و پایه‌ای‌ترین آزمون‌های کنترل کیفی در صنعت لاستیک و الاستومر است. سختی یک الاستومر نشان‌دهنده مقاومت آن در برابر فرورفتگی موضعی تحت نیروی استاتیک بوده و ارتباط مستقیمی با خواص مکانیکی مانند مدول الاستیک، استحکام کششی و مقاومت سایشی دارد. دستگاه سختی‌سنج (Durometer) دارای یک سوزن فلزی با شکل و ابعاد استاندارد است که تحت نیروی فنر مشخص بر سطح نمونه فشار می‌آورد؛ عمق فرورفتگی آن تبدیل به عدد سختی در مقیاس 0 تا 100 می‌شود. در آزمایشگاه همتا پلیمر، سختی‌سنجی با دستگاه‌های دیجیتال کالیبره‌شده مطابق استاندارد ASTM D2240 انجام می‌شود. مقیاس Shore A با سوزن مخروطی برای لاستیک‌های نرم تا متوسط (20 تا 90) و مقیاس Shore D با سوزن تیزتر برای الاستومرهای سخت‌تر و پلاستیک‌ها استفاده می‌شود. دمای نمونه تأثیر قابل توجهی بر نتیجه دارد، به همین دلیل تمام اندازه‌گیری‌ها پس از تعادل دمایی در محیط کنترل‌شده انجام می‌شوند. نتایج سختی‌سنجی معمولاً در کنار آزمون‌های کشش و رئومتری برای تصویب یک فرمولاسیون جدید یا کنترل یکنواختی بچ‌های تولیدی استفاده می‌شوند. در صنعت لاستیک، اختلاف بیش از 5 واحد Shore A نسبت به مشخصات فنی معمولاً به عنوان خروج از تلرانس تلقی می‌شود.
بدون آزمون سختی‌سنجی
ممکن است انحراف در فرمولاسیون یا کیفیت قطعه بدون هیچ هشداری تا رسیدن به دست مشتری کشف نشود.
با آزمون سختی‌سنجی
سختی یکی از ساده‌ترین و در عین حال گویاترین شاخص‌های کیفیت الاستومر است. یک اورینگ با سختی اشتباه — حتی اگر تمام پارامترهای دیگر درست باشند — در فشار بالا از جای خود خارج می‌شود یا آب‌بندی کافی ایجاد نمی‌کند. سختی‌سنجی سریع‌ترین راه برای تشخیص انحراف از فرمولاسیون در خط تولید است.
آزمون سختی‌سنجی در 5 مرحله — از نمونه تا نتیجه
آماده‌سازی نمونه
نمونه باید سطح تخت، صاف و موازی با حداقل ضخامت 6mm داشته باشد. قطعات نازک‌تر را می‌توان روی هم قرار داد (بدون چسباندن). قطعات منحنی مانند اورینگ، نیاز به صفحه فشار مخصوص دارند. حداقل 16 ساعت پس از ولکانیزاسیون، نمونه باید در دمای 23°C پایدارسازی شود.
انتخاب مقیاس مناسب
مقیاس Shore A برای لاستیک‌های نرم تا متوسط (20 تا 90) با سوزن مخروطی با زاویه 35 درجه استفاده می‌شود. برای مواد سخت‌تر (Shore A بالای 90) به Shore D با سوزن تیزتر با زاویه 30 درجه سوئیچ می‌شود. انتخاب اشتباه مقیاس نتایج را کاملاً بی‌معنا می‌کند.
اعمال دستگاه و خوانش
دورومتر کالیبره‌شده با نیروی ثابت (822g برای Shore A) به صورت عمود بر سطح نمونه فشار می‌آورد. خوانش آنی (1 ثانیه) یا تأخیری (15 ثانیه) مطابق استاندارد ثبت می‌شود. خوانش تأخیری تأثیر خزش ویسکوالاستیک را حذف می‌کند.
تکرار در نقاط مختلف
حداقل 5 نقطه از نواحی مختلف نمونه، با فاصله حداقل 6mm از یکدیگر و 12mm از لبه اندازه‌گیری می‌شوند. نقاطی که حباب، درز قالب یا ناهمواری دارند کنار گذاشته می‌شوند. این تکرار، تأثیر ناهمگنی موضعی را حذف می‌کند.
محاسبه و مقایسه
میانگین 5 قرائت محاسبه و با مشخصات طراحی مقایسه می‌شود. اختلاف بیش از ±5 واحد Shore A از مشخصات هدف، خروج از تلرانس تلقی شده و بچ جهت بررسی بیشتر کنار می‌رود.
کاربرد نتایج آزمون سختی‌سنجی در بهینه‌سازی تولید
کنترل سریع بچ‌های تولید
سختی‌سنجی در کمتر از 5 دقیقه انجام می‌شود و اولین هشدار برای انحراف از فرمولاسیون است. هر تغییر در نسبت گوگرد، شتاب‌دهنده یا دوده، بلافاصله در عدد سختی منعکس می‌شود.
تطابق با کاربرد
سختی مناسب برای هر کاربرد متفاوت است: 40-50 Shore A برای واشرهای آب‌بندی فشار پایین، 60-70 Shore A برای اورینگ‌های هیدرولیک، 80-90 Shore A برای یاتاقان‌های لاستیکی و پشتیبان‌های سازه‌ای.
ارزیابی پیری و تغییرات زمانی
مقایسه سختی نمونه اولیه با نمونه پیرشده (پس از آزمون تورم یا پیری حرارتی)، سریع‌ترین روش ارزیابی تخریب ماده است. افزایش بیش از 10 واحد Shore A نشانه سختی اضافی یا از دست دادن نرم‌کننده است.
نمونه گزارش واقعی آزمون
NBR (نیتریل) – اورینگ هیدرولیک — بچ تأیید شده
مشخصات آزمون
نتایج اندازه‌گیری
← بکشید| پارامتر | نماد | مقدار | Spec | وضعیت |
|---|---|---|---|---|
| نقطه 1 | H1 | 69 Shore A | 65 – 75 | قبول |
| نقطه 2 | H2 | 71 Shore A | 65 – 75 | قبول |
| نقطه 3 | H3 | 70 Shore A | 65 – 75 | قبول |
| نقطه 4 | H4 | 72 Shore A | 65 – 75 | قبول |
| نقطه 5 | H5 | 70 Shore A | 65 – 75 | قبول |
| میانگین | H̄ | 70.4 Shore A | 65 – 75 | قبول |
| انحراف معیار | σ | 1.1 واحد | — | گزارشی |
روش آزمون
فشار سوزن سختی‌سنج (Durometer) با فنر استاندارد بر سطح نمونه به مدت 1 ثانیه. عدد خوانده‌شده بر مقیاس 0 تا 100 گزارش می‌شود. حداقل 5 نقطه از نواحی مختلف نمونه اندازه‌گیری شده و میانگین گزارش می‌شود.
شرایط آزمون
دمای آزمون: 23±2°C. رطوبت نسبی: 50±10%. زمان نگهداری نمونه در دمای محیط: حداقل 16 ساعت پس از ولکانیزاسیون.
مشخصات فنی دستگاه و آزمون
کاربردهای این آزمون
چرا آزمایشگاه ما متفاوت است؟
دورومتر دیجیتال
دقت ±0.5 واحد و نمایش اتوماتیک میانگین 5 قرائت
کالیبراسیون ردیابی‌پذیر
کالیبراسیون ماهانه با بلوک‌های مرجع گواهی‌دار
دمای کنترل‌شده
آزمون در اتاق ترموستات‌شده 23±1°C
گزارش فوری
نتایج سختی در همان روز ارسال می‌شود
آزمون ترکیبی
سختی‌سنجی معمولاً همزمان با کشش و رئومتر ارائه می‌شود
سوالات متداول
Shore A برای لاستیک‌های نرم تا متوسط (محدوده 20–90) با سوزن مخروطی انجام می‌شود. وقتی عدد Shore A بالای 90 باشد، از Shore D با سوزن تیزتر استفاده می‌شود. تبدیل تقریبی: Shore A 95 ≈ Shore D 45.
برای فشارهای تا 100 بار، 70±5 Shore A ایده‌آل است. فشارهای بالاتر (تا 350 بار) نیاز به اورینگ 90 Shore A دارند. آب‌بندی با شیار دقیق ممکن است به 50-60 Shore A نیاز داشته باشد.
بله. با افزایش دما، سختی الاستومر کاهش می‌یابد. برای هر 10°C افزایش دما، حدود 2-3 واحد Shore A کاهش سختی داریم. به همین دلیل تمام اندازه‌گیری‌ها در دمای کنترل‌شده 23°C انجام می‌شود.
دلایل متداول: یکنواخت نبودن پخت، تفاوت ضخامت موضعی، وجود حباب یا ناخالصی، فشار متفاوت دستگاه هنگام اندازه‌گیری. اندازه‌گیری در حداقل 5 نقطه و گزارش میانگین برای رفع این مشکل توصیه می‌شود.
