آزمون مانایی فشاری
COMPRESSION SET TEST
اندازه‌گیری قابلیت بازگشت الاستومر پس از فشرده‌سازی مداوم در دمای بالا — مطابق استانداردهای بین‌المللی.
شرح کامل آزمون
آزمون مانایی فشاری (Compression Set) حیاتی‌ترین آزمون برای ارزیابی عملکرد بلندمدت آب‌بندهای لاستیکی است. الاستومرها ماهیتاً ویسکوالاستیک (Viscoelastic) هستند، یعنی پس از فشرده‌سازی طولانی‌مدت بخشی از شکل‌تغییری خود را به صورت دائمی حفظ می‌کنند. این «مانایی» مستقیماً بر توانایی اورینگ یا گسکت در حفظ نیروی آب‌بندی تأثیر می‌گذارد: با گذشت زمان و افزایش مانایی، نشتی آغاز می‌شود. مانایی فشاری به چند عامل بستگی دارد: نوع و درجه پخت کامپاند، دانسیته شبکه‌ای (Crosslink Density)، دما و مدت زمان فشار. پخت ناقص (Under-cure) یا بیش از حد (Over-cure) هر دو مانایی را افزایش می‌دهند. سیستم‌های پخت کارایی (EV Cure) به دلیل ایجاد پیوندهای مونوسولفیدی پایدار، مانایی بسیار کمتری نسبت به سیستم‌های متداول دارند. در آزمایشگاه همتا پلیمر، آزمون CS با دمقت ثابت 25% در آون‌های دمایی دقیق (با کنترل ±1°C) انجام می‌شود. پس از خروج از آون، نمونه دقیقاً 30 دقیقه در دمای محیط استراحت داده شده و سپس ارتفاع آن اندازه‌گیری می‌شود.
بدون آزمون مانایی فشاری
ممکن است انحراف در فرمولاسیون یا کیفیت قطعه بدون هیچ هشداری تا رسیدن به دست مشتری کشف نشود.
با آزمون مانایی فشاری
اورینگی که آزمون کشش را با موفقیت پشت سر گذاشته، ممکن است بعد از 6 ماه در سیستم هیدرولیک شروع به نشتی کند. دلیل: مانایی فشاری بالا. آزمون CS تنها روش اثبات‌شده برای پیش‌بینی این رفتار پیش از نصب قطعه در سیستم است — و برای صنایع نفت، گاز و خودرو اغلب اجباری است.
آزمون مانایی فشاری در 5 مرحله — از نمونه تا نتیجه
آماده‌سازی و اندازه‌گیری اولیه
نمونه‌های استوانه‌ای ∅29×12.5mm (Type 1) با دقت ±0.05mm اندازه‌گیری می‌شوند. ارتفاع اولیه (h₀) با میکرومتر دیجیتال در سه نقطه اندازه‌گیری و میانگین ثبت می‌شود. سطوح نمونه باید کاملاً موازی باشند.

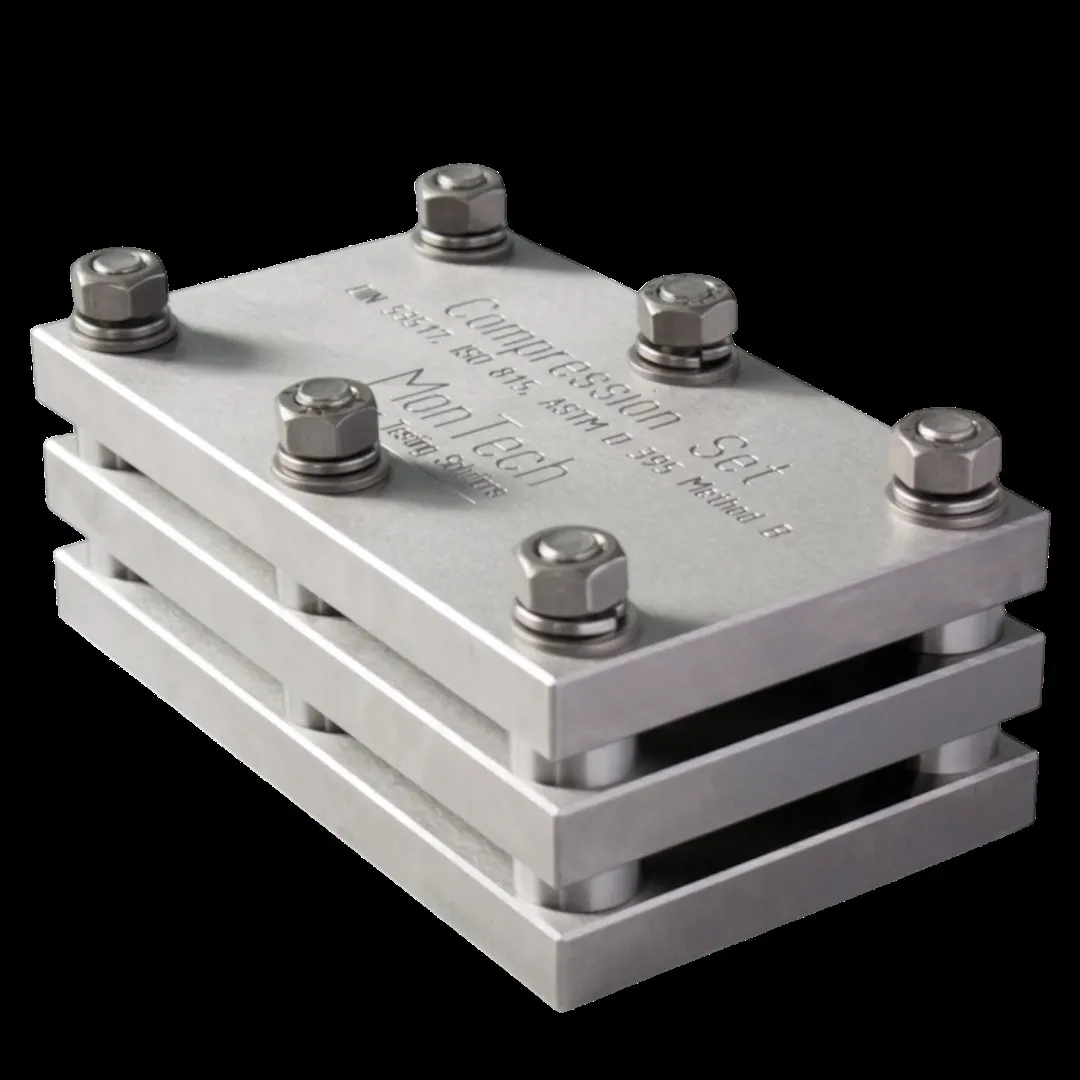

فشرده‌سازی با فاصله‌بند کالیبره
نمونه بین دو صفحه فلزی روان‌کاری‌شده قرار داده می‌شود. با استفاده از فاصله‌بند فلزی کالیبره‌شده، دقیقاً 25% از ارتفاع نمونه فشرده می‌شود (روش B). پیچ‌های صفحات با گشتاور یکنواخت بسته می‌شوند. ارتفاع فاصله‌بند = h₀ × 0.75
نگهداری در آون
مجموعه فشرده‌شده در آون با گردش هوا در دمای کنترل‌شده (±1°C) قرار می‌گیرد. شرایط رایج: 70°C/22h (NBR استاندارد)، 100°C/70h (کاربردهای گرم)، 200°C/70h (FKM). آون باید از قبل به دمای هدف رسیده باشد.
خروج و بازیابی
مجموعه از آون خارج شده، بلافاصله پیچ‌ها باز و نمونه آزاد می‌شود. نمونه روی سطح غیرچسب در دمای 23°C قرار می‌گیرد و دقیقاً 30 دقیقه بازیابی می‌کند. سرعت در این مرحله حیاتی است — تأخیر در آزاد کردن نمونه نتیجه را تغییر می‌دهد.
اندازه‌گیری نهایی و محاسبه CS%
ارتفاع نهایی (h) با همان میکرومتر اندازه‌گیری می‌شود. CS% = ((h₀ - h) / (h₀ - h_s)) × 100 که h_s ارتفاع فاصله‌بند است. CS = 0% یعنی بازگشت کامل (ایده‌آل)، CS = 100% یعنی بدون بازگشت (بدترین حالت).
کاربرد نتایج آزمون مانایی فشاری در بهینه‌سازی تولید
پیش‌بینی عمر آب‌بندی
CS زیر 15%: اورینگ نیروی آب‌بندی را برای سال‌ها حفظ می‌کند. CS بین 15-25%: قابل قبول برای کاربردهای عمومی. CS بالای 40%: نشتی احتمالی در کوتاه‌مدت. این ارتباط مستقیم، CS را به قابل‌اطمینان‌ترین معیار انتخاب اورینگ تبدیل می‌کند.
ارزیابی سیستم پخت
CS به شدت به نوع سیستم پخت حساس است. EV Cure (پیوندهای مونوسولفیدی): CS کمترین. Semi-EV: متوسط. CV Cure (پیوندهای پلی‌سولفیدی): CS بیشترین. این آزمون ابزار اصلی انتخاب سیستم پخت بهینه برای آب‌بندهاست.
صلاحیت‌دهی تأمین‌کنندگان
وقتی تأمین‌کننده مواد اولیه تغییر می‌کند (مثلاً گوگرد یا شتاب‌دهنده از منبع جدید)، CS معمولاً اولین پارامتری است که تغییر می‌کند. آزمون CS روتین پس از هر تغییر مواد اولیه، ریسک تولید معیوب را به صفر می‌رساند.
نمونه گزارش واقعی آزمون
NBR – سیستم پخت Semi-EV — بچ تأیید شده
مشخصات آزمون
نتایج اندازه‌گیری
← بکشید| پارامتر | نماد | مقدار | Spec | وضعیت |
|---|---|---|---|---|
| ارتفاع اولیه (h₀) | h₀ | 12.48 mm | — | گزارشی |
| ارتفاع فاصله‌بند (hₛ) | hₛ | 9.36 mm | — | گزارشی |
| ارتفاع نهایی (h) | h | 12.04 mm | — | گزارشی |
| مانایی فشاری نمونه 1 | CS₁ | 14.1% | ≤ 25% | قبول |
| مانایی فشاری نمونه 2 | CS₂ | 15.4% | ≤ 25% | قبول |
| مانایی فشاری نمونه 3 | CS₃ | 13.8% | ≤ 25% | قبول |
| میانگین CS% | CS̄ | 14.4% | ≤ 25% | قبول |
روش آزمون
فشرده‌سازی 25% نمونه استوانه‌ای بین صفحات فلزی → نگهداری در آون در دما و زمان مشخص → خروج و اندازه‌گیری ارتفاع پس از 30 دقیقه بازیابی در دمای محیط.
شرایط آزمون
فشرده‌سازی: 25% (روش B). دما: 70, 100, 150 یا 200°C. مدت: 22 یا 70 ساعت. بازیابی: 30 دقیقه در 23°C.
مشخصات فنی دستگاه و آزمون
کاربردهای این آزمون
چرا آزمایشگاه ما متفاوت است؟
آون‌های دقیق ±1°C
کنترل دمای یکنواخت در سراسر محفظه آزمون
فاصله‌بندهای کالیبره‌شده
تضمین فشرده‌سازی دقیقاً 25% مطابق استاندارد
میکرومتر دیجیتال 0.001mm
دقیق‌ترین اندازه‌گیری تغییر ارتفاع
دماهای متعدد
آزمون همزمان در 70، 100 و 150°C در یک سفارش
گزارش تفسیری
ارائه توصیه‌های فنی برای کاهش CS در صورت نیاز
سوالات متداول
برای اورینگ NBR در شرایط استاندارد 70°C/22h، مقدار CS کمتر از 25% قابل قبول، کمتر از 15% خوب و کمتر از 10% عالی محسوب می‌شود. Viton (FKM) معمولاً CS کمتر از 20% حتی در 200°C دارد که آن را برای کاربردهای دما بالا ایده‌آل می‌کند.
هرچه CS پایین‌تر باشد، اورینگ نیروی آب‌بندی خود را بیشتر حفظ می‌کند. تحقیقات نشان می‌دهد اورینگ‌های با CS بیشتر از 40% معمولاً نشتی زودتری دارند. برای کاربردهای ایمنی‌بحرانی (مثل تجهیزات نفت و گاز)، CS حداکثر 15% توصیه می‌شود.
در پخت ناقص، چگالی شبکه‌ای (تعداد پیوندهای عرضی) کم است. زنجیره‌های پلیمری آزادی بیشتری دارند تا در حالت فشرده «استراحت» کنند و شکل جدید را بپذیرند. هر چه شبکه پیوندی چگال‌تر باشد، توانایی بازگشت بیشتر است.
بله. استفاده از سیستم پخت EV (Efficient Vulcanization)، افزایش سطح پخت (Cure Level)، استفاده از مواد ضد-CS مثل تری‌آلیل ایزوسیانورات (TAIC) و کاهش نرم‌کننده‌ها از روش‌های رایج کاهش CS هستند.
درخواست آزمون مانایی فشاری
نمونه خود را ارسال کنید — نتایج ظرف 24 تا 72 ساعت کاری ارسال می‌شود.
