آزمون پیری حرارتی
HEAT AGING TEST
بررسی تغییرات سختی، استحکام کششی و ازدیاد طول الاستومر پس از قرارگیری طولانی‌مدت در دمای بالا — مطابق استانداردهای بین‌المللی.
شرح کامل آزمون
آزمون پیری حرارتی (Heat Aging Test) ابزار اصلی پیش‌بینی عمر مفید محصولات لاستیکی در شرایط دمایی بالا است. وقتی الاستومر در معرض حرارت مداوم قرار می‌گیرد، دو فرآیند رقیب رخ می‌دهد: «اکسیداسیون» که پیوندهای بین زنجیره‌ها را می‌شکند (تخریب) و «پخت اضافی» که پیوندهای بیشتری ایجاد می‌کند (سفت شدن). بسته به نوع الاستومر و شرایط، یکی از این دو غالب می‌شود. الاستومرهای بر پایه پیوند اشباع (مثل EPDM، Silicone، FKM) مقاومت حرارتی بسیار بهتری از الاستومرهای غیراشباع (مثل NBR، NR) دارند. آنتی‌اکسیدان‌ها و آنتی‌ازونانت‌های موجود در فرمولاسیون می‌توانند عمر حرارتی را به طور چشمگیری افزایش دهند. با استفاده از قانون آرنیوس (Arrhenius) و انجام آزمون در چند دمای مختلف، می‌توان عمر محصول در دمای کاری واقعی را محاسبه کرد. در آزمایشگاه ما، پس از پیری حرارتی، نمونه‌ها تحت آزمون‌های سختی و کشش قرار می‌گیرند تا تغییرات نسبی مشخص شوند. معیار رایج قبولی، تغییرات کمتر از ±15% در خواص اصلی است، اگرچه برخی استانداردهای صنعتی سخت‌گیرانه‌تر هستند.
بدون آزمون پیری حرارتی
ممکن است انحراف در فرمولاسیون یا کیفیت قطعه بدون هیچ هشداری تا رسیدن به دست مشتری کشف نشود.
با آزمون پیری حرارتی
هیچ مشتری‌ای نمی‌تواند 5 سال صبر کند تا بداند آیا قطعه لاستیکی‌اش دوام می‌آورد. آزمون پیری حرارتی این 5 سال را به 70 ساعت تبدیل می‌کند. بدون این آزمون، ضمانت‌نامه عمر محصول یک وعده بی‌پشتوانه است — با این آزمون، یک تعهد مبتنی بر داده علمی می‌شود.
آزمون پیری حرارتی در 5 مرحله — از نمونه تا نتیجه
آماده‌سازی نمونه‌های شاهد و آزمون
برای هر شرایط دمایی، 5 نمونه دمبلی (برای کشش) و 3 دیسک (برای سختی) آماده می‌شود. یک سری نمونه به عنوان شاهد (Control) در دمای 23°C نگهداری می‌شود. تمام نمونه‌ها از یک بچ تهیه می‌شوند تا مقایسه معنادار باشد.
طراحی برنامه پیری چند دمایی
برای محاسبه عمر با قانون آرنیوس، آزمون در حداقل 3 دمای مختلف انجام می‌شود. مثال: 70°C/70h، 100°C/70h، 125°C/70h. انتخاب دما باید طوری باشد که تغییر معناداری ایجاد کند اما مکانیزم تخریب تغییر نکند.

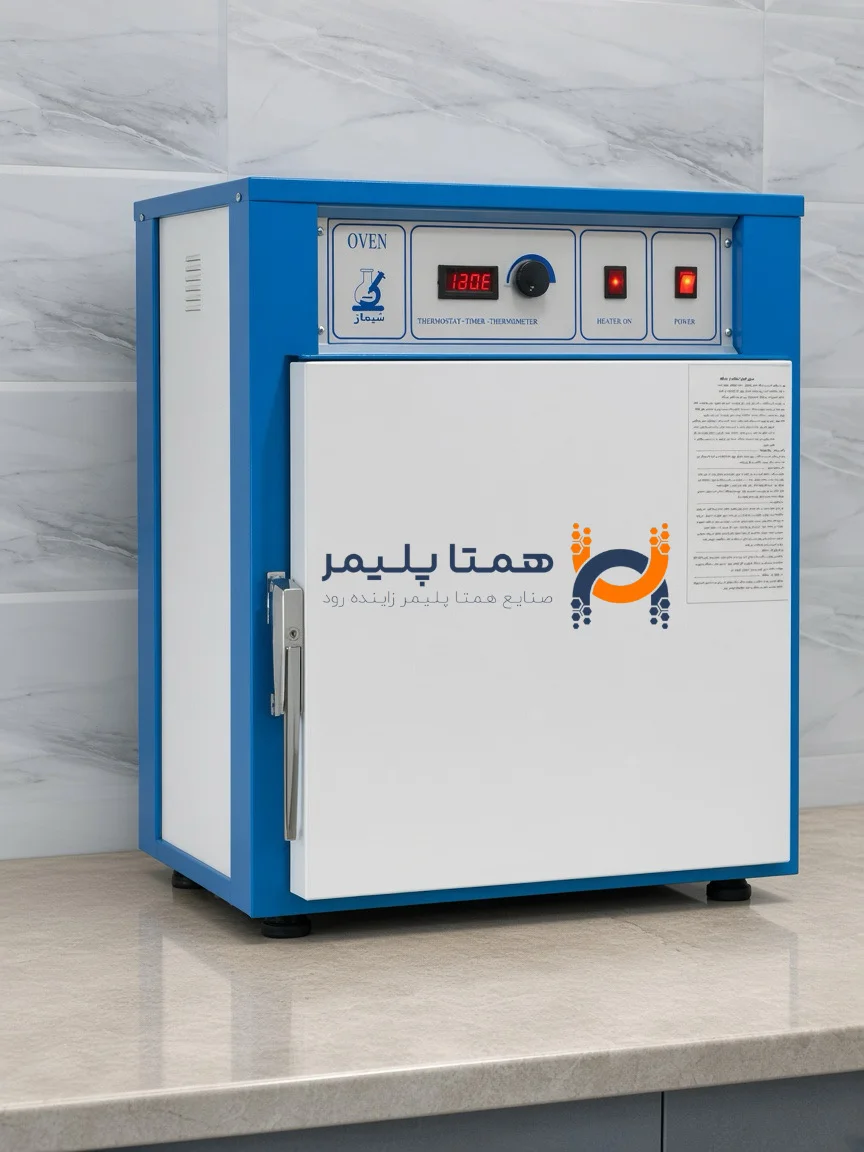

قرار دادن در آون گردش هوا
نمونه‌ها به صورت آویزان (نه تخت روی سطح) در آون با گردش هوای کنترل‌شده 3 تا 10 بار در ساعت قرار می‌گیرند. آویزان بودن از تماس با سطح و اثر بلوکینگ جلوگیری می‌کند. نمونه‌های مختلف جنس نباید همزمان در یک آون باشند.
خنک‌سازی و تعادل دمایی
پس از اتمام زمان آزمون، نمونه‌ها در دمای محیط حداقل 16 ساعت خنک و تعادل دمایی پیدا می‌کنند. این مرحله کریتیکال است — آزمون بلافاصله پس از خروج از آون نتایج کاذب می‌دهد زیرا الاستومر هنوز انعطاف کامل خود را بازنیافته است.
آزمون و مقایسه با شاهد
نمونه‌های پیرشده تحت آزمون سختی و کشش قرار می‌گیرند. نتایج به صورت درصد تغییر نسبت به نمونه شاهد گزارش می‌شود: ΔHardness، ΔTS%، ΔEB%. معیار رایج قبولی: هر سه پارامتر در محدوده ±15% تغییر داشته باشند.
کاربرد نتایج آزمون پیری حرارتی در بهینه‌سازی تولید
پیش‌بینی عمر با قانون آرنیوس
با انجام آزمون در 3 دمای مختلف و ترسیم نمودار لگاریتم عمر در برابر 1/T، می‌توان عمر در دمای کاری واقعی را محاسبه کرد. قانون تجربی: برای بسیاری از الاستومرها، افزایش 10°C دما، سرعت پیری را 2 برابر می‌کند (Q10 Rule).
ارزیابی سیستم آنتی‌اکسیدان
آنتی‌اکسیدان‌ها عمر حرارتی را 3 تا 5 برابر افزایش می‌دهند. مقایسه نمونه با و بدون آنتی‌اکسیدان با این آزمون، بهترین روش انتخاب نوع و مقدار آنتی‌اکسیدان در فرمولاسیون است. PPD و TMQ از رایج‌ترین آنتی‌اکسیدان‌های مؤثر هستند.
تعیین حداکثر دمای کاری
از نتایج پیری در دماهای مختلف می‌توان حداکثر دمایی را که الاستومر بدون افت معنادار خواص تحمل می‌کند تعیین کرد. این عدد اساس انتخاب ماده برای موتور، فر، اگزوز و هر کاربرد دمابالاست.
نمونه گزارش واقعی آزمون
EPDM – واشر درزبندی — بچ تأیید شده
مشخصات آزمون
نتایج اندازه‌گیری
← بکشید| پارامتر | نماد | مقدار | Spec | وضعیت |
|---|---|---|---|---|
| سختی قبل از پیری | H₀ | 65 Shore A | — | گزارشی |
| سختی پس از پیری | H₁ | 69 Shore A | — | گزارشی |
| تغییر سختی | ΔH | +4 واحد | ≤ ±8 واحد | قبول |
| تغییر استحکام کششی | ΔTS% | −8% | ≤ ±15% | قبول |
| تغییر ازدیاد طول | ΔEB% | −12% | ≤ ±25% | قبول |
| وضعیت ظاهری | — | بدون ترک یا چسبندگی | — | قبول |
| نتیجه کلی | — | تأیید | — | قبول |
روش آزمون
نمونه‌ها آویزان در آون با گردش هوای کنترل‌شده → نگهداری در دما و زمان مشخص → خنک شدن در محیط حداقل 16 ساعت → آزمون سختی و کشش و مقایسه با نمونه شاهد.
شرایط آزمون
دما: 70 · 100 · 125 · 150 · 200 °C. مدت: 22 · 70 · 168 ساعت. گردش هوا: 3 تا 10 بار تبادل در ساعت.
مشخصات فنی دستگاه و آزمون
کاربردهای این آزمون
چرا آزمایشگاه ما متفاوت است؟
آون‌های چندگانه ±1°C
آزمون همزمان در چند دما برای پروفایل آرنیوس
گردش هوای کنترل‌شده
3 تا 10 تبادل در ساعت مطابق ISO 188
بسته آزمون جامع
پیری + کشش + سختی در یک سفارش
محاسبه عمر آرنیوس
ارائه برآورد عمر محصول در دمای کاری واقعی
آزمون در روغن
پیری ترکیبی حرارتی+شیمیایی برای کاسه‌نمد و اورینگ
سوالات متداول
با استفاده از قانون آرنیوس، آزمون در حداقل 3 دمای مختلف (مثلاً 70، 100، 125°C) انجام شده و نتایج در نمودار لگاریتمی رسم می‌شوند. با برون‌یابی، عمر در دمای کاری واقعی محاسبه می‌شود. مثلاً 70 ساعت در 100°C تقریباً معادل 5 سال در 40°C است.
EPDM به دلیل زنجیره اشباع مقاومت حرارتی بسیار بهتری دارد. محدودهٔ کاری NBR تا +120°C و EPDM تا +150°C است، در حالی که Silicone در محدودهٔ −55 تا +220°C قابل استفاده است.
بستگی به نوع الاستومر و دما دارد. NBR در دمای معتدل معمولاً سفت‌تر می‌شود (پخت اضافی). در دماهای بالاتر ممکن است نرم‌تر شود (تخریب زنجیره). NR معمولاً با پیری نرم‌تر و چسبنده می‌شود.
بله. پیری در روغن (Oil Aging) ترکیبی از پیری حرارتی و اثرات شیمیایی روغن است. این آزمون واقعی‌ترین شبیه‌سازی شرایط کاری اورینگ و کاسه نمد محور است و در آزمایشگاه ما انجام می‌شود.
درخواست آزمون پیری حرارتی
نمونه خود را ارسال کنید — نتایج ظرف 24 تا 72 ساعت کاری ارسال می‌شود.
