آزمون مقاومت سایشی لاستیک
RUBBER ABRASION TEST
تعیین دقیق مقاومت سایشی الاستومرها با تجهیزات تخصصی آزمایشگاهی و گزارش استاندارد.
شرح کامل آزمون
آزمون سایش DIN (DIN Abrasion) استاندارد ترین روش برای اندازه‌گیری مقاومت الاستومر در برابر فرسایش مکانیکی است. سایش نوعی از تخریب است که در اثر تماس و حرکت نسبی سطح لاستیک با سطح ساینده رخ می‌دهد و برای محصولاتی مانند تایر، تسمه نقاله، لاینر آسیاب و کاسه نمد از اهمیت حیاتی برخوردار است. حجم ماده از دست رفته (mm³) معیار اصلی ارزیابی است: عدد کمتر = مقاومت بهتر. مقاومت به سایش الاستومر به چند عامل بستگی دارد: نوع پلیمر پایه (NR و BR بهترین، SBR و NBR متوسط، EPDM و CR ضعیف‌تر)، نوع و مقدار دوده (دوده N330 و N234 بهترین تقویت سایشی)، و درجه پخت. استفاده از دوده در مقادیر مناسب (45-60 pphr برای NR) می‌تواند مقاومت سایشی را چند برابر افزایش دهد. در آزمایشگاه همتا پلیمر، آزمون سایش با دستگاه DIN Abrader کالیبره‌شده و با استفاده از کاغذ سنباده استاندارد Corundum P60 انجام می‌شود. نتایج به صورت حجم ازدست‌رفته مطلق (mm³) و همچنین به صورت شاخص سایش نسبی نسبت به نمونه مرجع استاندارد گزارش می‌شوند.
بدون آزمون سایش
ممکن است انحراف در فرمولاسیون یا کیفیت قطعه بدون هیچ هشداری تا رسیدن به دست مشتری کشف نشود.
با آزمون سایش
یک لاینر آسیاب با مقاومت سایشی ضعیف، به جای 3 سال، در 8 ماه از کار می‌افتد و هزینه توقف تولید چند برابر هزینه خود قطعه می‌شود. در تسمه نقاله، تسمه‌ای که سایش DIN آن از 150mm³ تجاوز کند، اقتصادی نیست. این آزمون عدد می‌دهد تا تصمیم اقتصادی صحیح گرفته شود.
آزمون سایش در 5 مرحله — از نمونه تا نتیجه
آماده‌سازی نمونه
نمونه استوانه‌ای ∅16mm ارتفاع 6mm با پانچ مخصوص برش داده می‌شود. سطح تماس باید کاملاً صاف و عمود بر محور باشد. نمونه حداقل 24 ساعت در دمای 23°C پایدارسازی می‌شود. دانسیته نمونه با ترازو و کولیس تعیین می‌شود تا بتوان حجم ازدست‌رفته را محاسبه کرد.
وزن‌کشی اولیه
نمونه با ترازوی آنالیتیکی 0.001g وزن می‌شود. وزن اولیه (m₁) و دانسیته نمونه ثبت می‌شوند. برای نمونه‌های سبک (فوم یا لاستیک بسیار نرم) باید از وزن‌کشی دقیق‌تر 0.1mg استفاده شود.
پیش‌سایش (Break-in Run)
قبل از آزمون اصلی، یک پیش‌سایش 20 متری انجام می‌شود تا سطح نمونه با کاغذ سنباده تطبیق پیدا کند. این مرحله اثر سطح قالب‌گیری را حذف می‌کند و تکرارپذیری آزمون را بهبود می‌دهد.
اجرای آزمون اصلی
نمونه با نیروی 10N (≈1kg) روی کاغذ سنباده کورندوم P60 استاندارد فشار آورده و در مسیر 40 متر حرکت می‌کند. کاغذ سنباده باید پس از هر آزمون تعویض شود. دما و رطوبت محیط 23±2°C و 50±10% کنترل می‌شوند.
وزن‌کشی نهایی و محاسبه
نمونه پس از آزمون پاک شده و وزن می‌شود (m₂). کاهش وزن (Δm = m₁ - m₂) محاسبه می‌شود. حجم ازدست‌رفته: ΔV = Δm/ρ (mm³). شاخص DIN = (ΔV_نمونه / ΔV_مرجع) × 100. عدد کمتر = مقاومت بهتر.
کاربرد نتایج آزمون سایش در بهینه‌سازی تولید
مقایسه فرمولاسیون‌ها
با آزمون سایش DIN می‌توان تأثیر تغییر گرید دوده (N330 در مقابل N234 در مقابل N550) را دقیقاً کمّی کرد. دوده N234 در مقادیر 50-60 pphr معمولاً کمترین حجم سایش را در NR ایجاد می‌کند و می‌تواند مقاومت سایشی را تا 5 برابر نمونه بدون دوده افزایش دهد.
انتخاب ماده برای کاربردهای سایش‌بالا
راهنمای مقایسه‌ای بر اساس شاخص DIN: NR/BR خالص: 60-80mm³ (عالی)، SBR تقویت‌شده: 100-120mm³ (خوب)، NBR: 120-180mm³ (متوسط)، EPDM: 150-250mm³ (ضعیف برای سایش). این اعداد برای انتخاب ماده لاینر آسیاب معیار اصلی است.
کنترل کیفیت مواد اولیه
تغییر منبع دوده یا شیوه اختلاط بلافاصله در مقاومت سایشی منعکس می‌شود. آزمون سایش روتین (همراه رئومتر و کشش) بهترین سیستم هشدار اولیه برای ناهمگنی اختلاط یا تغییر مشخصات دوده است.
نمونه گزارش واقعی آزمون
NR/BR 50:50 با دوده N330 — بچ تأیید شده
مشخصات آزمون
نتایج اندازه‌گیری
← بکشید| پارامتر | نماد | مقدار | Spec | وضعیت |
|---|---|---|---|---|
| وزن اولیه | m₁ | 2.843 g | — | گزارشی |
| وزن نهایی | m₂ | 2.781 g | — | گزارشی |
| کاهش وزن | Δm | 62 mg | — | گزارشی |
| حجم ازدست‌رفته | ΔV | 52.5 mm³ | ≤ 120 mm³ | قبول |
| شاخص DIN (نسبت به مرجع) | DIN Index | 52 | ≤ 100 | قبول |
| ارزیابی نسبی | — | عالی (بهتر از مرجع) | — | قبول |
| وضعیت سطح پس از سایش | — | یکنواخت، بدون کنده‌شدن | — | قبول |
روش آزمون
نمونه استوانه‌ای با نیروی 10N روی کاغذ سنباده کورندوم درجه 60 به مسافت 40 متر حرکت می‌کند. کاهش وزن اندازه‌گیری شده و با استفاده از دانسیته، حجم ازدست‌رفته (mm³) محاسبه می‌شود.
شرایط آزمون
نیرو: 10 N (≈ 1 kg). مسافت سایش: 40 متر. سنباده: Corundum P60 استاندارد. دمای محیط: 23±2°C.
مشخصات فنی دستگاه و آزمون
کاربردهای این آزمون
چرا آزمایشگاه ما متفاوت است؟

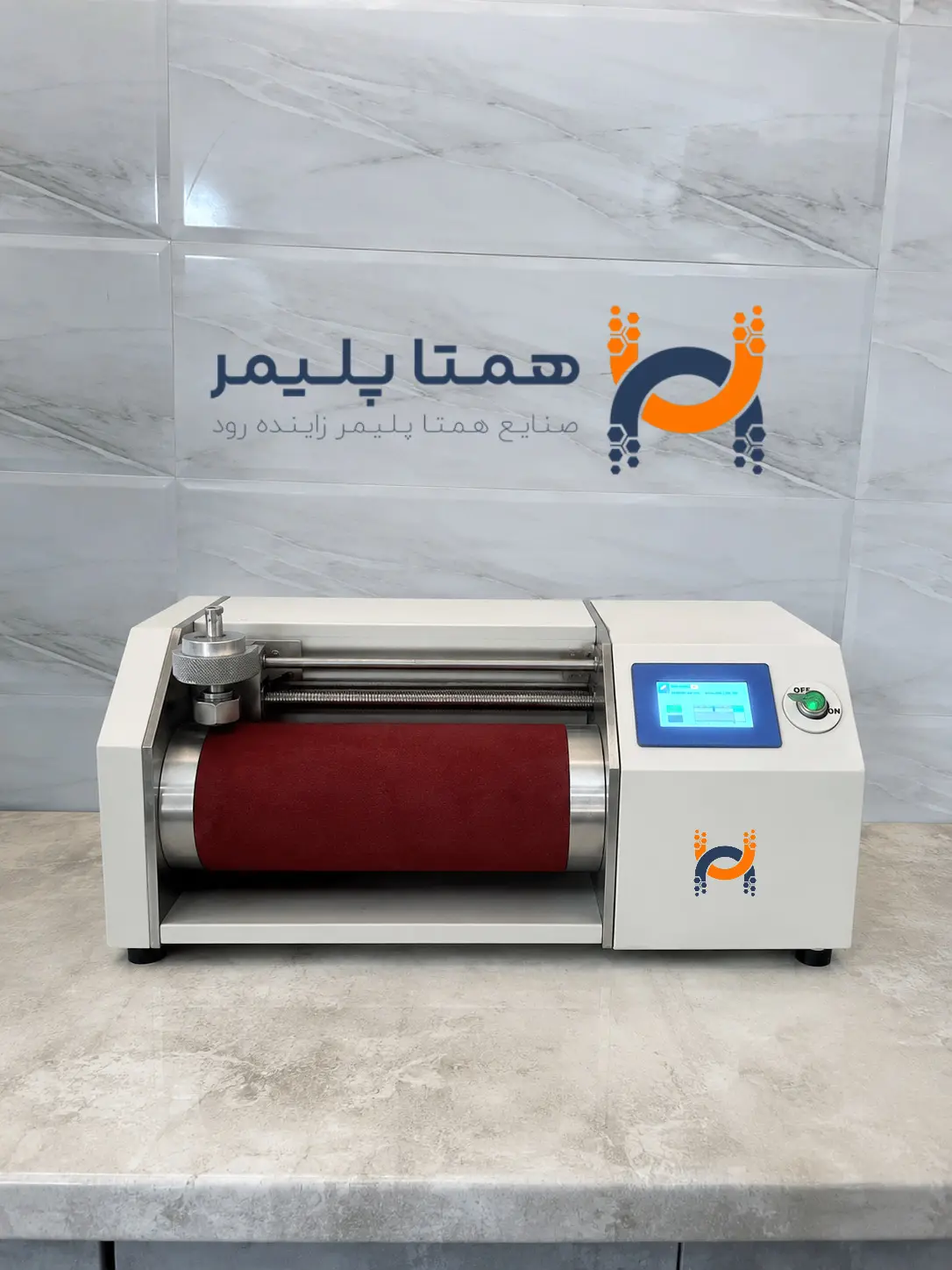

دستگاه DIN Abrader کالیبره‌شده
مطابق ISO 4649 با سنباده استاندارد Corundum P60
تعویض سنباده برای هر نمونه
تضمین شرایط یکسان و تکرارپذیری بالا
ترازوی 0.001g
دقیق‌ترین اندازه‌گیری کاهش وزن
گزارش شاخص DIN نسبی
مقایسه با نمونه مرجع استاندارد برای داوری بین‌المللی
مشاوره فرمولاسیون
توصیه گرید و مقدار دوده بهینه برای مقاومت سایشی هدف
سوالات متداول
NR (لاستیک طبیعی) به دلیل استحکام کششی بالا و انرژی شکست زیاد معمولاً مقاومت سایشی بسیار بهتری نسبت به NBR دارد. بهترین مقاومت سایشی مربوط به کامپاندهای NR یا BR (پلی‌بوتادین) و مخلوط NR/BR است.
بله. مقایسه فرمولاسیون‌های مختلف NR با گریدهای دوده متفاوت برای لاینر آسیاب با این آزمون بسیار مرسوم است. معمولاً لاینرهای با حجم سایش DIN کمتر از 120 mm³ مناسب هستند.
استفاده از دوده گرید N330 یا N234 در مقدار 45-60 pphr می‌تواند مقاومت سایشی NR را 3 تا 5 برابر نسبت به کامپاند بدون دوده افزایش دهد. استفاده بیش از حد دوده اثر معکوس دارد.
آزمون Akron (ASTM D394) نمونه را با زاویه 15 درجه روی سنگ سنباده دوار می‌ساید و برای تایر کاربرد دارد. آزمون DIN با سطح تخت و مسیر خطی است و برای ارزیابی کلی مقاومت سایشی مناسب‌تر است. هر دو نتایج مکمل ارائه می‌دهند.
